Chapter 10: operational amplifiers
Op-Amp (Operational Amplifier) merupakan salah satu komponen aktif yang sangat penting dalam dunia elektronika, terutama dalam sistem analog. Op-Amp memiliki berbagai aplikasi seperti penguat sinyal, penjumlah, pengurang, integrator, diferensiator, komparator, dan lainnya. Percobaan ini bertujuan untuk memahami karakteristik dasar dari Op-Amp dalam konfigurasi non-inverting, inverting, serta penjumlahan sinyal.
Melalui simulasi menggunakan software Proteus, kita dapat mengamati bentuk sinyal input dan output pada masing-masing konfigurasi rangkaian. Dengan demikian, diharapkan mahasiswa mampu mengidentifikasi fungsi dan karakteristik masing-masing konfigurasi rangkaian berbasis Op-Amp.
1.Menganalisis dan memahami cara kerja rangkaian Op-Amp konfigurasi inverting amplifier (penguat membalik).
2.Menganalisis konfigurasi non-inverting amplifier (penguat tidak membalik).
3.Menganalisis konfigurasi summing amplifier (penguat penjumlah).
4.Mengamati bentuk gelombang input dan output pada masing-masing konfigurasi melalui osiloskop.
5.Menentukan perbedaan fasa dan penguatan dari masing-masing konfigurasi.
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.
1. Operational Amplifier (Op-Amp)
Op-Amp adalah penguat tegangan berpenguatan tinggi dengan dua input (inverting dan non-inverting) dan satu output. Sifat dasar Op-Amp ideal meliputi:
Penguatan terbuka (open-loop gain) sangat tinggi
Impedansi input sangat tinggi
Impedansi output sangat rendah
Respon linier terhadap sinyal input
2. Summing Amplifier
Rangkaian ini juga menghasilkan output yang berfasa terbalik terhadap total sinyal input.
Rangkaian summing-integrator adalah kombinasi dari dua fungsi utama op-amp, yaitu penjumlah (summing amplifier) dan pengintegrasi (integrator). Secara umum, rangkaian ini berfungsi untuk menjumlahkan beberapa sinyal input sekaligus dan menghasilkan output berupa integral dari hasil penjumlahan tersebut terhadap waktu. Rangkaian ini menggunakan konfigurasi inverting op-amp, di mana beberapa sinyal input diberikan ke terminal inverting melalui resistor masing-masing, sementara terminal non-inverting dihubungkan ke ground.
3. Operasi Integrator dengan Step Input
Prinsip Kerja Operational Amplifier (Op-Amp):
Operational Amplifier (Op-Amp) adalah komponen elektronik analog yang berfungsi sebagai penguat sinyal dengan penguatan (gain) yang sangat tinggi. Prinsip kerjanya didasarkan pada perbedaan tegangan antara dua input-nya.
Op-Amp bekerja berdasarkan rumus:
Artinya:
Jika tegangan pada input (+) lebih besar dari input (−), maka output akan positif.
Jika tegangan pada input (−) lebih besar dari input (+), maka output akan negatif.
Jika kedua input sama besar, maka output = 0 (tidak ada tegangan keluar).
Nilai A (gain) sangat besar → jadi selisih kecil antara input bisa menghasilkan output besar.
Untuk mengontrol agar output tidak terlalu besar (karena gain-nya sangat tinggi), Op-Amp biasanya diberi umpan balik negatif (negative feedback) dari output kembali ke input (-). Fungsi feedback ini yaitu, untuk Menstabilkan output, Menyesuaikan perbedaan input agar sangat kecil (mendekati nol) dan Membuat Op-Amp bekerja lebih akurat dan terkontrol.
Operational Amplifier (Op-Amp) adalah komponen aktif dalam elektronika analog yang berfungsi
sebagai penguat tegangan. Komponen ini memiliki dua terminal input — yaitu non-inverting (+)
dan inverting (−) — serta satu terminal output.
Op-Amp banyak digunakan dalam berbagai aplikasi seperti:
-
Inverting amplifier: menghasilkan output yang berfasa terbalik dari input.
-
Non-inverting amplifier: menghasilkan output sefasa dengan input.
-
Summing amplifier: menjumlahkan beberapa sinyal input menjadi satu output.
-
Integrator dan Differentiator: menghasilkan sinyal output yang merupakan hasil integral atau turunan dari input.
-
Komparator: membandingkan dua sinyal input dan menghasilkan output logika.
Karakteristik Op-Amp Ideal:
-
Gain (penguatan) sangat tinggi dalam kondisi open-loop.
-
Impedansi input sangat besar, sehingga tidak membebani sumber sinyal.
-
Impedansi output sangat kecil, memungkinkan penggerak beban dengan efisien.
-
Respons linier terhadap perbedaan tegangan input yang kecil.
Agar Op-Amp dapat bekerja secara stabil dan sesuai kebutuhan, umumnya digunakan umpan balik
negatif (negative feedback) dari output ke input inverting. Umpan balik ini berfungsi untuk:
-
Menstabilkan penguatan,
-
Menekan perbedaan tegangan antara kedua input (V+ dan V−),
-
Mengontrol output agar tidak jenuh.
Secara umum, Op-Amp adalah komponen serbaguna yang sangat penting dalam desain rangkaian
analog karena kemampuannya dalam memproses sinyal dengan akurat, cepat, dan efisien.
7.1 PROBLEM
Problem 1: Inverting Amplifier
Soal:
Sebuah rangkaian inverting amplifier memiliki resistor input dan resistor umpan balik . Jika tegangan input , berapa besar tegangan output ?
Jawaban:
Rumus gain inverting:
Soal:
Dalam rangkaian non-inverting amplifier, resistor dan . Jika input , berapa besar tegangan output?
Jawaban:
Rumus gain non-inverting:
Op-Amp ideal memiliki ciri-ciri berikut, kecuali:
A. Penguatan (gain) tak hingga
B. Impedansi input sangat tinggi
C. Impedansi output sangat tinggi
D. Respon linier terhadap sinyal input kecil
Jawaban: C
Penjelasan: Op-Amp ideal memiliki impedansi output sangat rendah, bukan tinggi.
Sebuah inverting amplifier menggunakan resistor input dan resistor feedback . Jika tegangan input , maka tegangan output adalah:
A. 0.2 V
B. –1 V
C. –0.04 V
D. 1 V
Jawaban: B
Perhitungan:
Soal 3: Fungsi Summing Amplifier
Fungsi utama dari summing amplifier pada rangkaian Op-Amp adalah:
A. Menyamakan tegangan input dan output
B. Membalik fasa sinyal input
C. Menjumlahkan beberapa sinyal input menjadi satu output
D. Menguatkan satu sinyal input
Jawaban: C
Penjelasan: Summing amplifier menjumlahkan dua atau lebih sinyal input melalui resistor ke terminal inverting Op-Amp.
Fig 10.2 disini
Video Percobaaan fig 10.2 disini

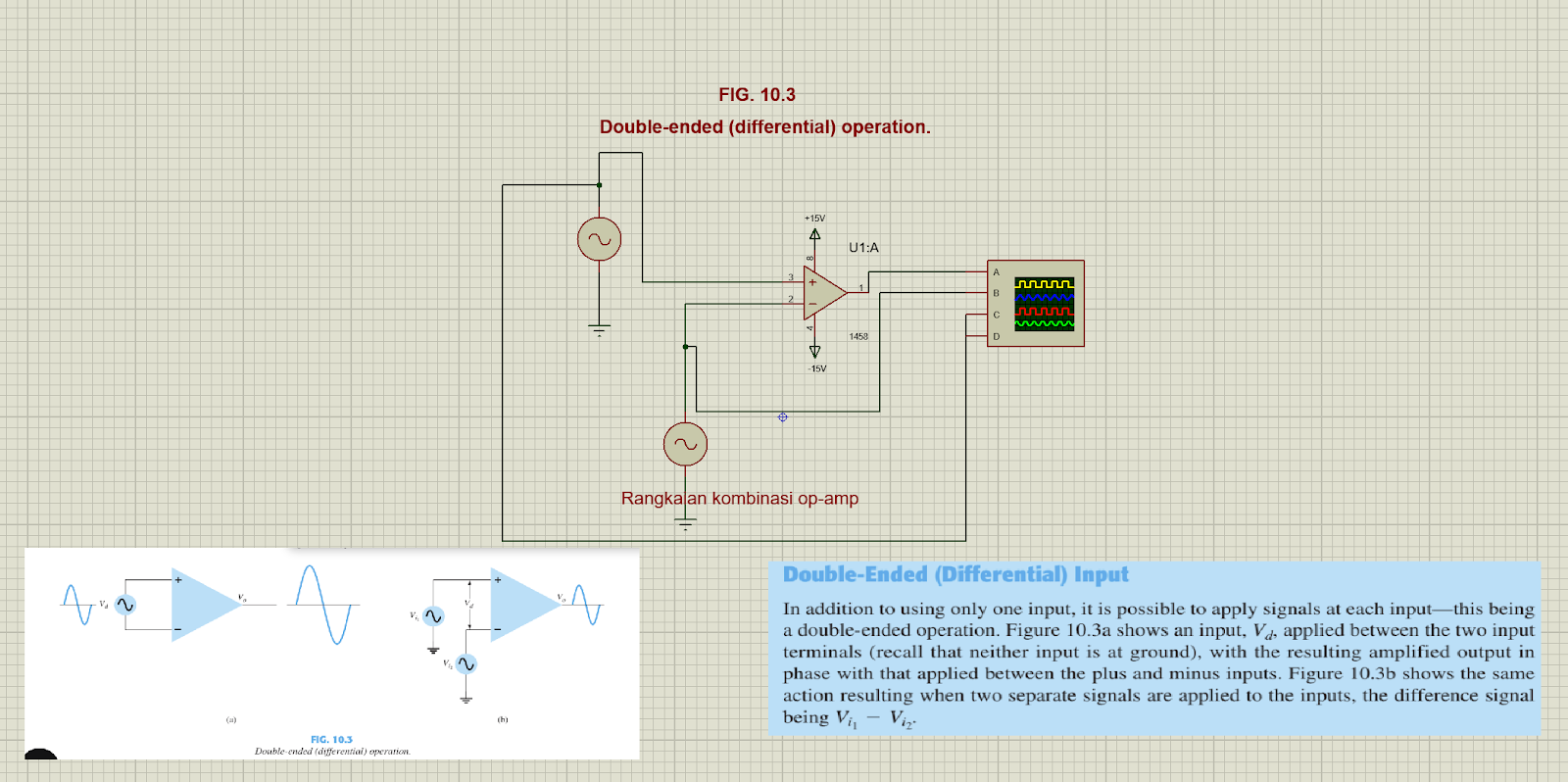

Fig 10.3 disini
Video Percobaaan fig 10.3 disini

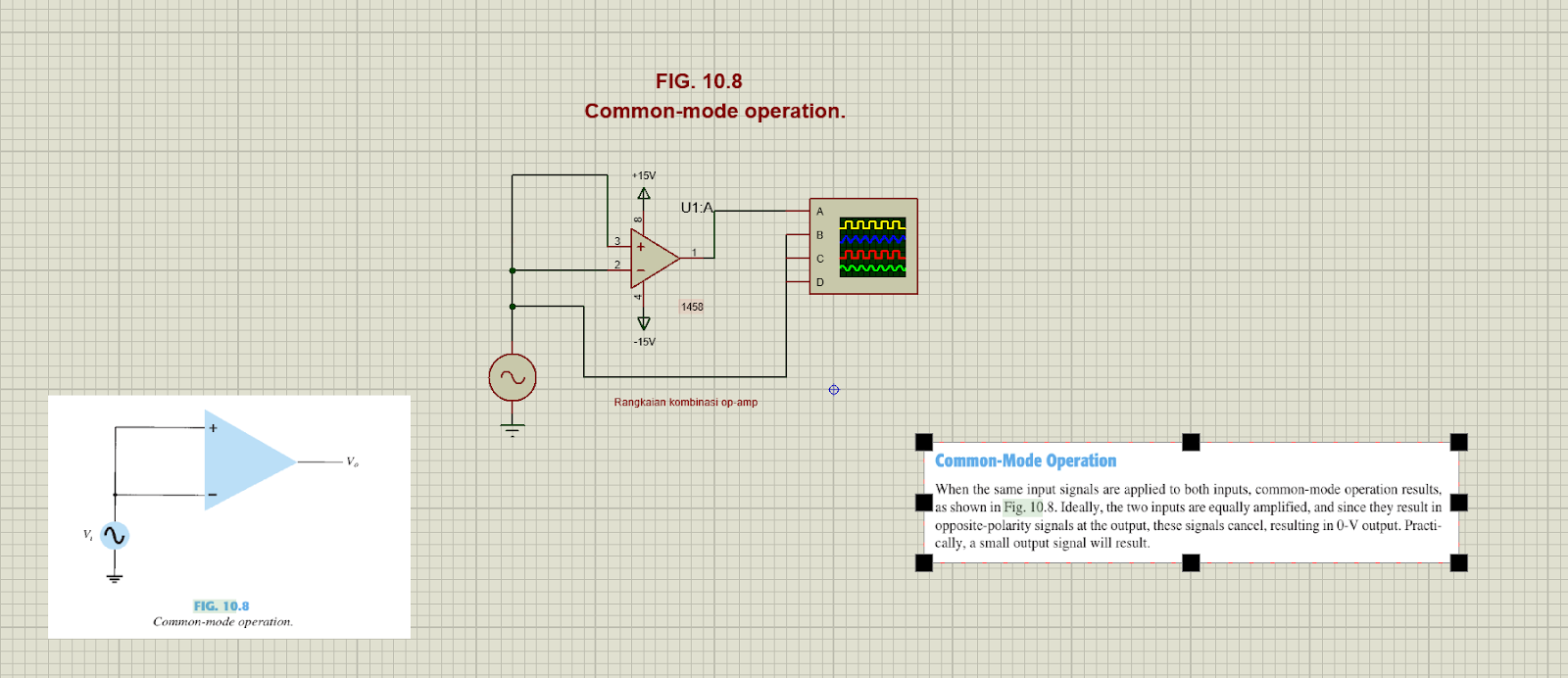

Video Percobaaan fig 10.8 disini
Dowbload Datasheet:
- Datasheet voltmeter klik disini
- Datasheet transistor klik disini
- Datasheet osiloskop klik disini
- Datasheet dioda klik disini
- Datasheet baterai klik disini
- Datasheet Op- Amp klik disini
- Datasheet resistor klik disini
